Коннекторы зарядок для электромобилей: виды, характеристики, различия
Коннекторы зарядок для электромобилей различаются. В статье рассмотрим их виды, характеристики. Такая информация поможет найти зарядную станцию с нужным коннектором.
Источник фото: senivpetro on Freepik
Электромобили выпускают в разных странах мира, и единой стандартизации разъёмов и коннекторов кабелей зарядок нет. Это создаёт сложности, так как заряжать транспортное средство определённой модели можно не на каждой станции. Из данной статьи вы узнаете существующие виды коннекторов, их особенности и различия.
Что такое коннектор
Коннектор представляет собой штекер кабеля, помещаемый в разъём, который находится в электромобиле. Через него по проводу проходит ток, поступающий в электрический двигатель и заряжающий его.
Быстрая или медленная зарядка
Коннекторы, доступные на зарядных станциях, имеют разную скорость достижения полного заряда. Есть два стандарта:
AC. Это станции переменного тока, который без преобразования подаётся через кабель в бортовой чарджер (инвертер). Тут ток переменного типа превращается в постоянный, после чего поступает непосредственно в аккумулятор и заряжает его. Такая зарядка называется медленной.
DC. Это станции постоянного тока, оснащаемые мощными преобразователями. Кабель подключается практически напрямую к батарее. Процесс зарядки идёт намного быстрее.
Полезная информация! В некоторых электромобилях есть два отдельных разъёма для возможности зарядки на станциях обоих типов.
Виды коннекторов стандарта AC
По стандарту медленной зарядки AC работает три вида коннекторов. Рассмотрим эти разновидности и их особенности.
Type 1
Другие названия – J-штекер, SAE J1772, Тип 1, J-PLUG. Этот коннектор имеет пять контактов, соответствует стандартам, действующим на североамериканской территории и в Японии. С такими штекерами совместимы транспортные средства многих марок и моделей: Chevrolet Bolt, BMW i3, Audi E-Tron, Nissan Leaf.

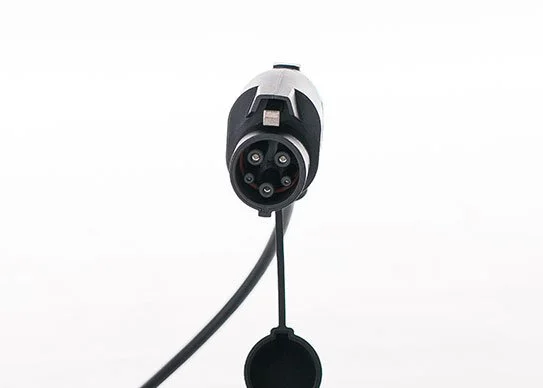

SAE J1772 Charging Connector
Источник фото: aupins.com
Основные параметры:
количество фаз – одна;
напряжение – максимальные 230 вольт;
значение силы электротока – 32 ампера;
предельная мощность – 7,4 кВт/ч.
Type 2
Такой коннектор также называют Тип 2 или Mennekes. Его количество контактов больше – семь штук. Стандарт разработан в Германии, актуален для машин европейских брендов и для ТС для экспорта в государства ЕС. Это Nissan Leaf, KIA Soul, Hyundai Ioniq, Тесла, Volkswagen E-golf, отдельные модели марок Polestar, Форд, MG, Renault.

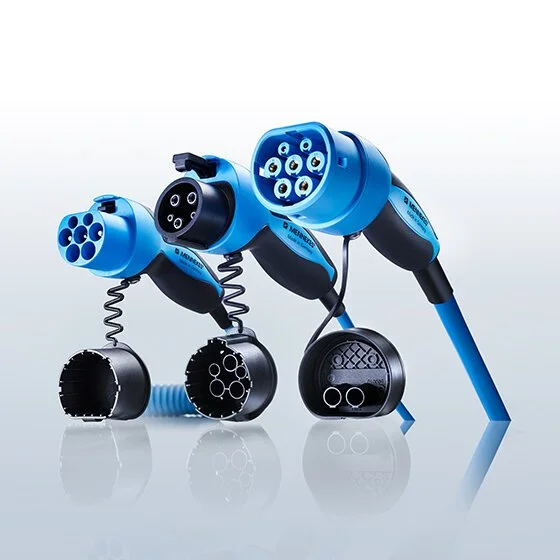

Type GB зарядная вилка MENNEKES, type 1 зарядная розетка MENNEKES, type 2 зарядная розетка MENNEKES (слева направо)
Коннекторы вида GBT AC считаются стандартными в Китае. Они оснащаются семью контактами, внешне напоминают рассмотренный выше Тип 2, но выглядит, как разъем (штекер же располагается в корпусе электромобиля).
Коннекторы вида GBT AC
Источник фото: electway.com
Параметры:
максимальное значение напряжения электросети – 220 В;
сила электрического тока – 32 А;
максимум мощности – 7,4 киловатт-часов.
Виды коннекторов стандарта DC
Коннекторы для ускоренной зарядки на станциях DC другие. Ниже рассмотрены их виды и характеристики.
GB/T DC
Коннектор имеет девять контактов, совместим с разъёмами электрических транспортных средств, производимых в Китае, а также в других странах для ввоза в Китайскую Республику. Это Volkswagen e-Golf, Chevrolet Volt, JAC, Renault Zoe, Nissan Leaf, Tesla Model X, 3 и S Hyundai Kona, Hongguan Mini.

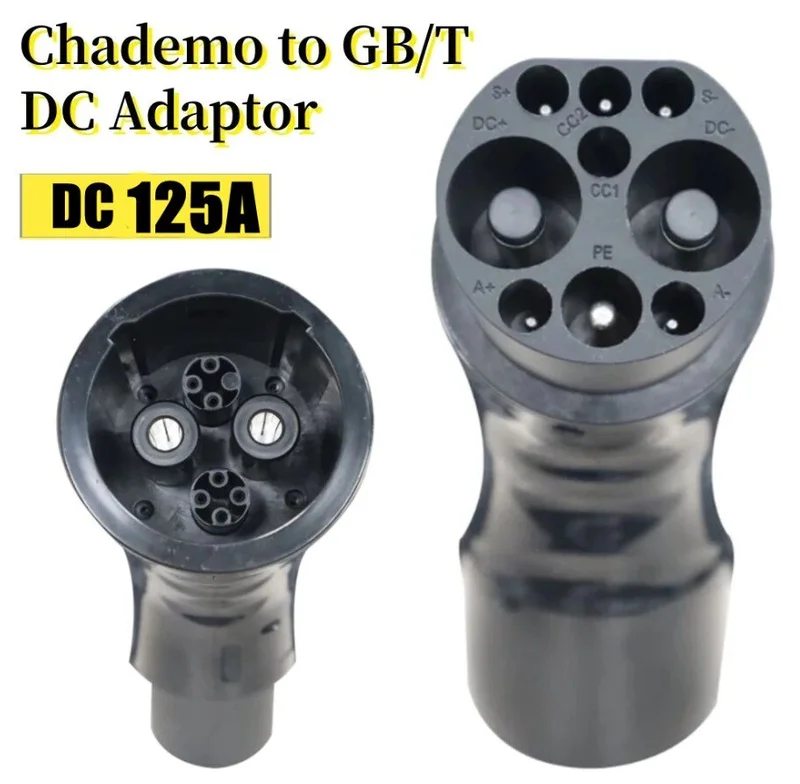

GB/T DC
Источник фото: aliexpress.ru
Характеристики:
сила электротока – 250 ампер;
максимум мощности – 237,5 киловатт-часов;
напряжение сети – 950 вольт.
CCS Combo
Аббревиатура из трёх букв расшифровывается так: Combined Charging System. Эти штекеры делятся на два типа. Разъёмы схожи с Type 1 и 2, но оснащаются ещё двумя контактами для осуществления ускоренной зарядки с помощью постоянного тока. Если в электромобиле предусмотрен порт CCS1 либо CCS2, возможно заряжать его и отдельно переменным током (медленно).

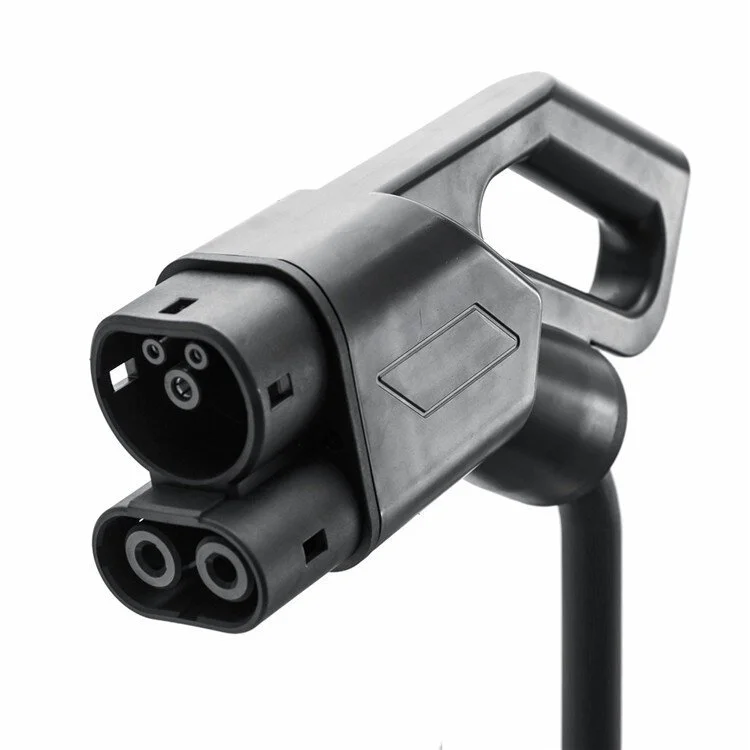

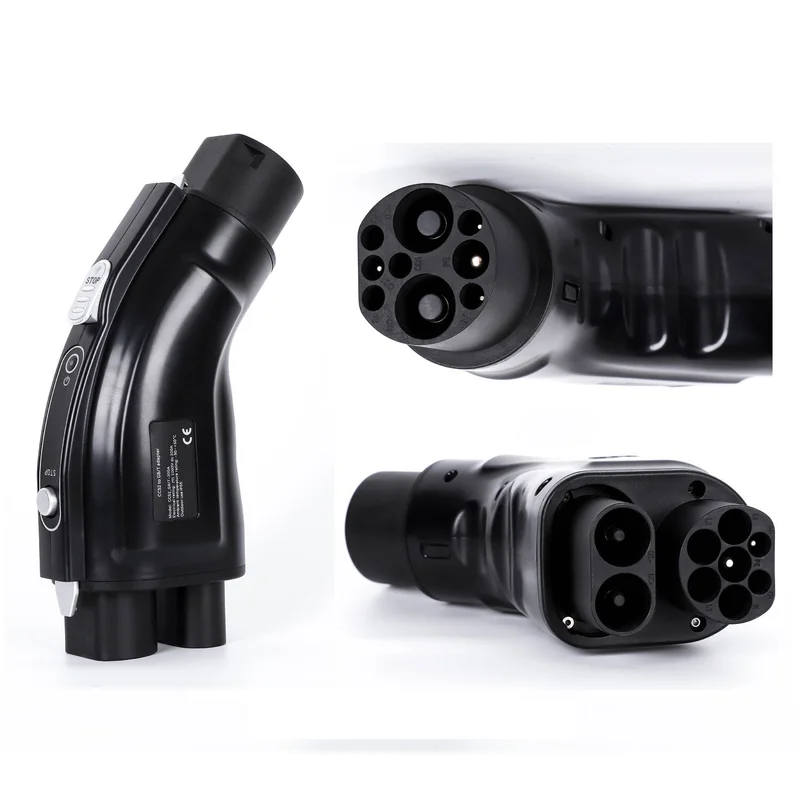

CCS Combo
Источник фото: aliexpress.ru
Особенности:
значение силы электротока – двести пятьдесят ампер;
показатель максимальной мощности – 350 кВт/ч для постоянного тока и 7,4 – для переменного;
максимум напряжения электросети – 1000 вольт.
Коннекторы CCS1 совместимы с американскими ТС и изготавливаемыми для поставок в Америку. Это Chevrolet Bolt, BMW i3, Nissan Leaf, Audi E-Tron. А CCS2 подойдёт для электрических машин, продаваемых в европейских государствах. Это Hyundai Ioniq, VW e-golf, Nissan Leaf, Kia Soul, Tesla и определённые модели Renault, MG, Ford, Polestar.
CHAdeMO
Коннекторы двухконтактные, с говорящим названием CHArge de Movie (зарядись и двигайся) разработаны для японских ТС с правым рулём, а также для некоторых европейских, американских. К ним относят Tesla Model S (в старой евроверсии), Kia Soul EV, Daimler Smart ED, Mercedes B250E, Citroen Berlingo, Nissan Leaf 1.1 и 1, Nissan e-NV200.

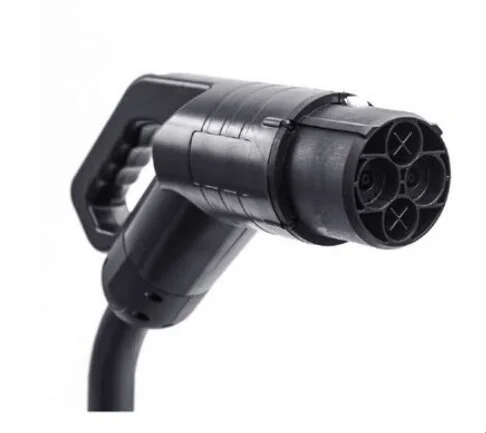

CHAdeMO
Источник фото: aliexpress.ru
Характеристики:
максимум напряжения – 500 вольт;
показатель мощности – 62,5 киловатт-часов;
сила электротока – 125 А.
Планируется выпуск усовершенствованной версии с мощностью четыре сотни киловатт, сетевым напряжением до тысячи вольт и значением силы тока максимум четыреста ампер.
Tesla US
Собственным разъемом оснащаются некоторые электромобили известного бренда Тесла. Эксплуатируются они в Америке и мировых странах, где не действуют запреты на такие модели, например, в Австралии, Новой Зеландии. Заряжать ТС возможно с показателями мощности до двухсот пятидесяти киловатт.
Зная вид коннектора своего электромобиля, можно заранее выяснить, есть ли он на той или иной зарядной станции. Это избавит от проблем.
